該測試裝置適用于監(jiān)測點焊設備電極力的測量。它由力傳感器和顯示裝置組成。為了測試電極之間的作用力，該力傳感器被置于電極之間。凹形力導入面使力傳感器處于中心位置。當焊接的電極連接在一起時，所施加的力的大小可以從指示器上讀出。

該力傳感器被設計成剪切梁式。它對側向力和力矩不敏感。輸出信號通過電纜傳輸至顯示器。這樣同樣為力傳感器提供了工作電壓。另外， 可以通過PLC供電。

該類型力傳感器集成了成熟的薄膜傳感器技術。激光焊接型傳感器具有傳統(tǒng)膠膜應變式傳感器的所有優(yōu)點，但不受其主要缺點（膠粘劑的溫度特性和蠕變）的影響。

校準
力傳感器和顯示器出廠時就配對校準，精度高。建議每12個月進行一次重復校準。威卡（WIKA）可提供快速可靠的校準服務。

標準配置

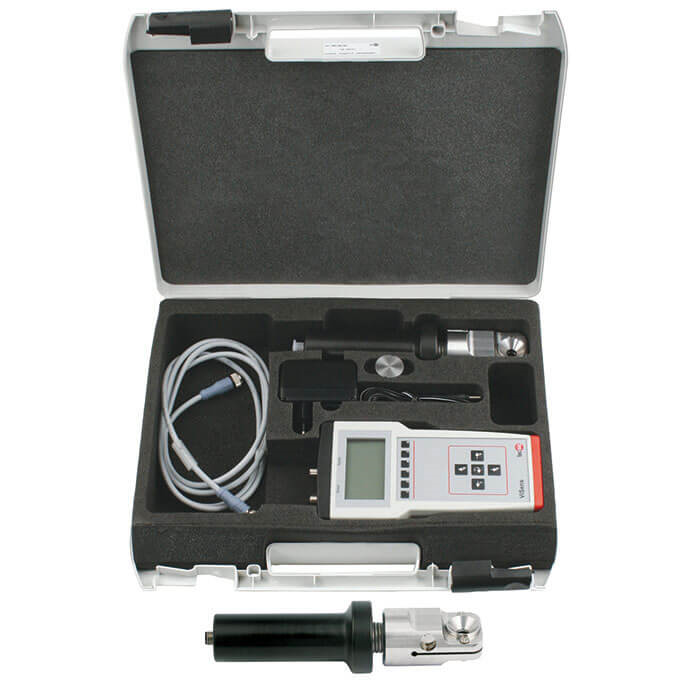

手持式顯示器、力傳感器、塑料外殼、充電器、2米信號電纜、制造商測試證書
