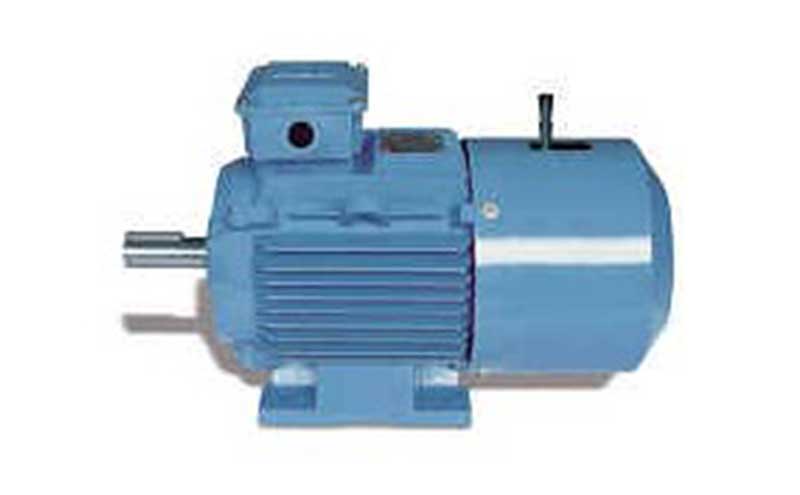

產品照片

產品介紹

                                                                                             ABB電機-剎車電機（MQAEJ、QAEJ）系列

MQAEJ、QAEJ系列電磁制動三相異步電動機是取代 MYUEJ、YUEJ系列的更新?lián)Q代產品。 它的結構有QA系列電動機和電磁制動器組合而成。 它是工業現代化的一種理想的驅動裝置， 由于它具有功率范圍大 、結構簡單、噪音小、制動時間短、制動性能可靠、安裝尺寸（除總長外）與基本系列相同等優點 ， 廣泛應用于木工機械、 齒輪減速及各種金屬切削機床、 輕工生產線、紡織機械、化工機械、建筑行業等。

1. 電機符合下列標準

國際電工委員會IEC34、IEC72 澳大利亞標準AS1359-2 英國標準BS4999-5000 德國標準DIN42673

符合歐共體 “CE”標記要求 電機符合GB755（idt IEC 60034-1)、GB10069 (neq IEC 60034-9)、Q/JBQS28

2. 優越的電機性能

低噪音、低振

動通過優化設計及工藝的改進,MQAEJ、QAEJ系列電機在噪音、振動有了大幅度降低，并達到國際先進水平。

高性能的防護等級

電機的標準設計防護等級為IP55,可按客戶要求提供更高要求的防護等級。

提高絕緣等級,增加電機使用壽命

標準電機采用了F級絕緣結構,從而提高了電機使用壽命,增加了電機可靠性。

高效率

電機采用優化設計,具有較高效率，可產生 可觀的節能效果。

3. 合理的結構設計

結構與原理

MQAEJ 、QAEJ系列電磁制動三相異步電動機，其直流圓盤制動器安裝在電動機非軸伸端的端蓋上。

工作原理是： 當電機接入電源時，制 動器的整流器同時接通電源，由于電磁吸力作用， 電磁鐵吸引銜鐵并壓縮

彈簧，制動盤與銜鐵 、端蓋脫開，電機運轉，當切斷電源時， 制動器電磁鐵失去電磁吸力，彈簧力推動銜鐵壓

緊制動盤， 在摩擦力矩的作用下， 電機立即停止轉動電磁制動器的勵磁電壓為直流205伏，整流器電源為交流

220伏。

靈活的引出線方向

電機接線盒的安裝方式可在電機頂部、左側 、右側,接線盒自身可旋轉安裝,71-132機座的接線盒可旋轉4*90方

向。160及以上機座接線盒可旋轉2*180方向。用戶在訂貨時必須標明接線盒及出線孔方向。

美觀的電機造型

機座散熱筋設計成垂直、水平分布,端蓋、接線盒、風罩均為全新設計, 外形別致美觀。

4. 眾多的選擇滿足各種用戶需求

加裝熱敏電阻 加裝防塵密封圈 加裝加熱帶 加裝防油密封圈 加裝 注油嘴 特殊軸伸、特殊法蘭等各種要求

5.型號說明

MQAEJ（QAEJ） 100 L 4 A

MQAEJ（QAEJ）--型號標記

100--機座號（以轉軸中心高mm表示）

L--機座長度代號（S-短機座，M-中機座，L-長機座）

4--極數 A--鐵芯長度（A-短鐵芯，B-長鐵芯）

QAEJ系列使用A類制動器（進口德國Lenze 防護等級IP54）

MQAEJ系列使用B類制動器（國產制動器 防護等級IP23）
