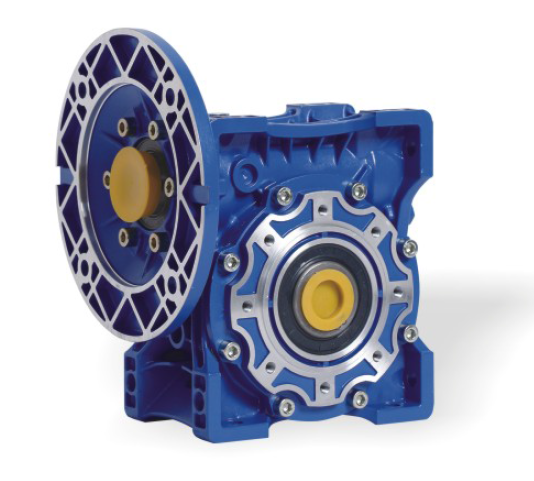

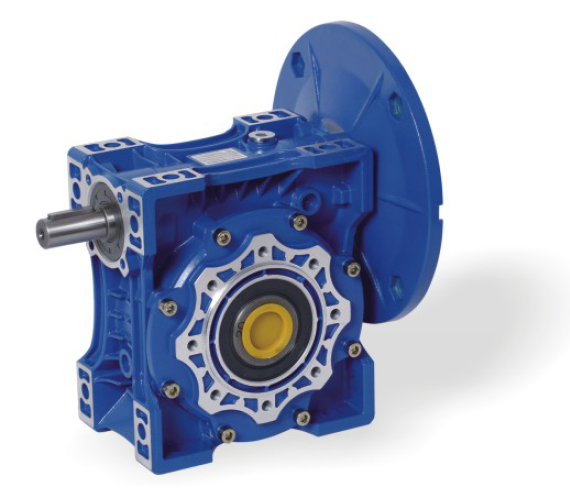

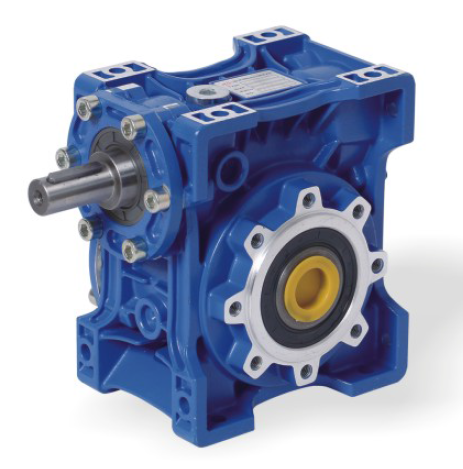

東元TBS系列蝸輪蝸桿減速機照片

東元TBS系列蝸輪蝸桿減速機選型方法

為正確選擇TBSA蝸杄減速機，敬請用戶首先了解以下幾點:

●負荷條件

●使用轉速范圍或速比（與雙級組合可獲得超低輸出轉速）

●工作運轉情況及環境（溫度、濕度、腐蝕等）

安裝空間

確定工作情況系數K1及工作情況修正系數K2

●根據表1，決定機械負荷種類A、B、C

●根據運轉時間（小時/天）和啟動頻率（次數小時）從圖1中求得工作情況系數K1。

●根據表2，查取工作情況修正系數K2。

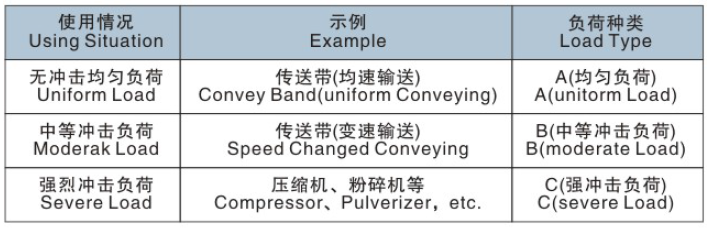

東元TBS系列蝸輪蝸桿減速機機械負荷種類選定表

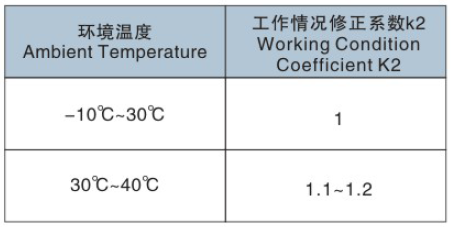

東元TBS系列蝸輪蝸桿減速機工作情況修正系數K2選定

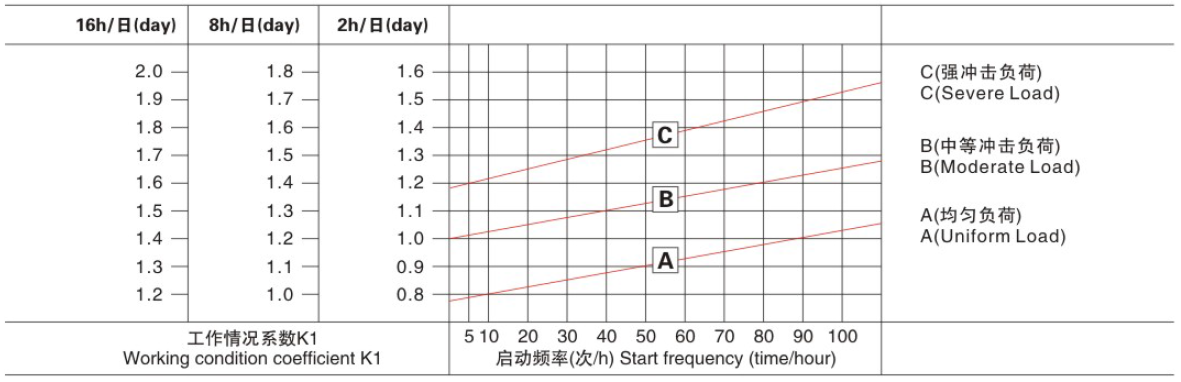

東元TBS系列蝸輪蝸桿減速機工作情況修正系數K1選定

選定減速機

●用戶須先確定工作機輸入機械負荷T（轉矩），以T乘以工作情況系數K1，再乘以工作情況修正系數K2，即獲得減速機應有的輸出轉矩值，以此為據，并結合速比值或輸出轉速值，選定所需減速機規格。

●用戶也可以根據已知的輸入功率，結合速比值或輸出轉速值，計算輸出轉矩，選定減速機。

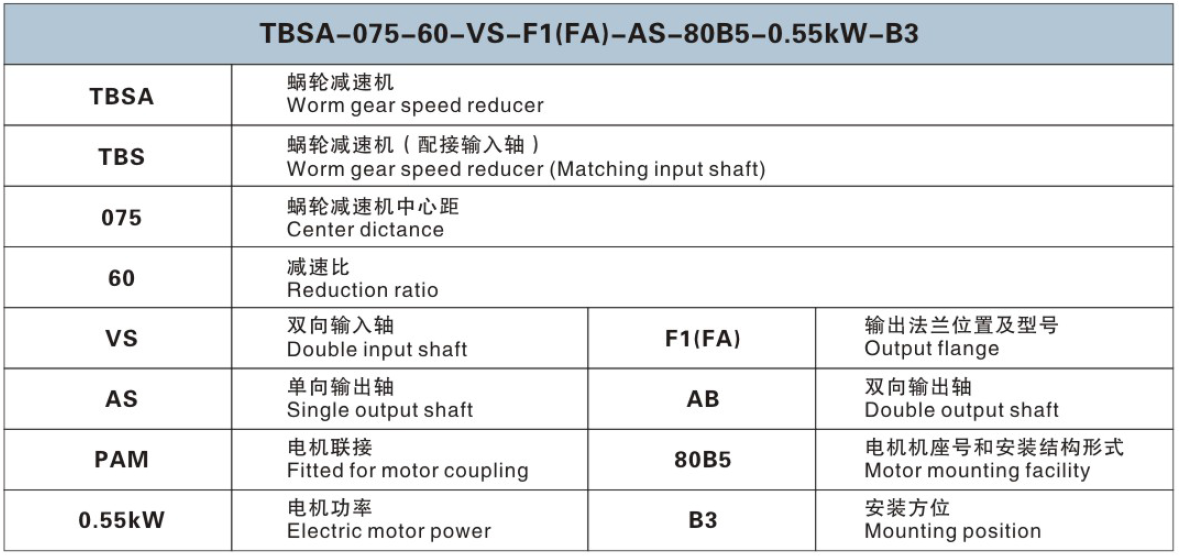

東元TBS系列蝸輪蝸桿減速機型號說明

東元TBS系列蝸輪蝸桿減速機使用說明

1.單級蝸桿減速機

1.1減速機型號25~90釆用優質鋁合金壓鑄箱體，外形輕巧美觀，結構緊湊，體積小，重量輕，節省安裝空間，不易銹蝕。

1.2減速機型號110-150采用灰鑄鐵鋁模鑄造，外型美觀堅固，可多方位安裝使用。

1.3散熱性能好，安全可靠，效率高。

1.4承載能力高，傳動平穩，振動小，噪音低。

1.5具有動力輸入及轉矩輸出的多種聯接結構，滿足多種聯接需要;箱體外形設計及底腳孔設置布局適應多種安裝方式，通用性強

2.雙級蝸桿減速機

2.1由單級蝸桿減速機組合而成，具有單級蝸桿減速機的一切優點，和獲得大的傳動比。

2.2常用雙級組合機型為:25/30、25/40、30/40、30/50、30/63、40/75、40/90、50/110、63/130、63/150，用戶若有

殊要求時，可根據實際需要選擇25、30、40、50、63、75、90、110、130、150作為組合單元另行組合。

3.安裝注意事項

3.1減速機須安裝在平整堅固的底座上，底腳螺栓必須緊固、防震。

3.2原動機--減速機--工作機的各聯接軸伸，安裝后必須互相準確對準軸線。

3.3減速機輸入端及輸出端軸伸外徑尺寸公差按h6制作，與之相匹配的聯軸器、皮帶輪、鏈輪等傳動件內孔需按合適公差尺寸配置，避免裝配過緊損壞軸承，裝配過松影響正常的動力傳遞。

3.4鏈輪、齒輪等傳動件裝上軸伸時，應盡量靠近軸承，以減少軸伸彎曲應力。

3.5減速機裝配電機時，應在蝸桿頭部內孔孔壁及鍵槽處涂抹黃油，避免裝配過緊，防止軸孔日久生銹。

3.6使用各類電機直聯型減速機時，若電機重量偏大，應設支撐裝置

4.使用注意事項

4.1使用前應注意檢查減速機型式結構、中心距規格、傳動比、輸入軸連接方式、輸出軸結構、輸入軸輸岀軸軸指向和回轉方向等是否符合使用要求，蝸桿輸入轉速不宜超過1500r/min。

4.2開機時應逐步施加載荷，不能滿載起動。

4.3規格25~90減速機僅設加油孔，出廠時減速機內已加好so√g320合成潤滑油，用戶無需再加油，機器連續運轉約500小后，應該更換潤滑油。以后換油周期為6000小時

4.4型號110~150減速機設有加油孔、放油孔和油標，減速機內已加sovG460礦物潤滑油，用戶在使用前須拉掉通氣器上橡膠環。首次運行400小時后換注新油，以后每隔約4000小時換油一次

4.5減速機允許最高油溫為95℃，超過時應停機檢查

4.6若減速機在使用前已放置時間超過4-6個月，而油封又未浸入潤滑油中，推薦更換油封

4.7若減速機使用環境溫度超出或低于表中規定使用環境溫度5℃以上，請與我公司人員聯系。
