電動機繞組問題解析大全（二）

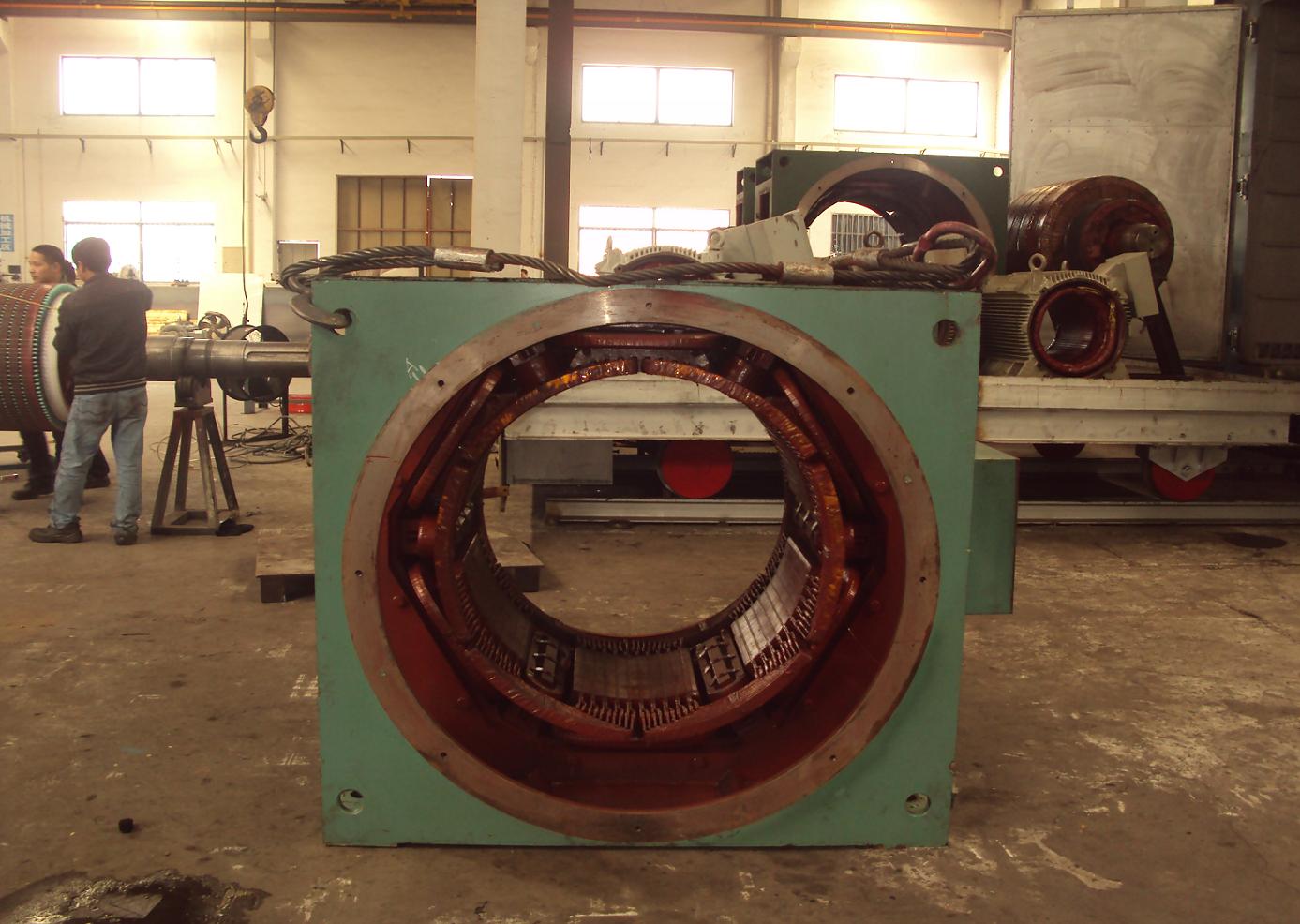

三、繞組短路

　　由于焊接不良或使用腐蝕性焊劑，焊接后又未清除干凈，就可能造成壺焊或松脫；受機械應力或碰撞時線圈短路、短路與接地故障也可使導線燒毀，在并燒的幾根導線中有一根或幾根導線短路時，另幾根導線由于電流的增加而溫度上升，引起繞組發熱而斷路。一般分為一相繞組端部斷線、匝間短路、并聯支路處斷路、多根導線并燒中一根斷路、轉子斷籠。

　　1.故障現象

　　電動機不能啟動，三相電流不平衡，有異常噪聲或振動大，溫升超過允許值或冒煙。

　　2.產生原因

　　（1）在檢修和維護保養時碰斷或制造質量問題。

　　（2）繞組各元件、極（相）組和繞組與引接線等接線頭焊接不良，長期運行過熱脫焊。

　　（3）受機械力和電磁場力使繞組損傷或拉斷。

　　（4）匝間或相間短路及接地造成繞組嚴重燒焦或熔斷等。

　　3.檢查方法

　　（1）觀察法。斷點大多數發生在繞組端部，看有無碰折、接頭出有無脫焊。

　　（2）萬用表法。利用電阻檔，對“Y”型接法的將一根表棒接在“Y”形的中心點上，另一根依次接在三相繞組的首端，無窮大的一相為斷點；“△”型接法的短開連接后，分別測每組繞組，無窮大的則為斷路點。

　　（3）試燈法。方法同前，等不亮的一相為斷路。

　　（4）兆歐表法。阻值趨向無窮大（即不為零值）的一相為斷路點。

　　（5）電流表法。電機在運行時，用電流表測三相電流，若三相電流不平衡、又無短路現象，則電流較小的一相繞組有部分短斷路故障。

　　（6）電橋法。當電機某一相電阻比其他兩相電阻大時，說明該相繞組有部分斷路故障；

　　（7）電流平衡法。對于“Y”型接法的，可將三相繞組并聯后，通入低電壓大電流的交流電，如果三相繞組中的電流相差大于10%時，電流小的一端為斷路；對于“△”型接法的，先將定子繞組的一個接點拆開，再逐相通入低壓大電流，其中電流小的一相為斷路。

　　（8）斷籠偵察器檢查法。檢查時，如果轉子斷籠，則毫伏表的讀數應減小。

　　4.斷路處理方法

　　（1）斷路在端部時，連接好后焊牢，包上絕緣材料，套上絕緣管，綁扎好，再烘干。

　　（2）繞組由于匝間、相間短路和接地等原因而造成繞組嚴重燒焦的一般應更換新繞組。

　　（3）對斷路點在槽內的，屬少量斷點的做應急處理，采用分組淘汰法找出斷點，并在繞組斷部將其連接好并絕緣合格后使用。

　　（4）對籠形轉子斷籠的可采用焊接法、冷接法或換條法修復。

　　四、繞組接錯

　　繞組接錯造成不完整的旋轉磁場，致使啟動困難、三相電流不平衡、噪聲大等癥狀，嚴重時若不及時處理會燒壞繞組。主要有下列幾種情況：某極相中一只或幾只線圈嵌反或頭尾接錯；極（相）組接反；某相繞組接反；多路并聯繞組支路接錯；“△”、“Y”接法錯誤。

　　1、故障現象

　　電動機不能啟動、空載電流過大或不平衡過大，溫升太快或有劇烈振動并有很大的噪聲、燒斷保險絲等現象。

　　2、產生原因

　　誤將“△”型接成“Y”型；維修保養時三相繞組有一相首尾接反；減壓啟動是抽頭位置選擇不合適或內部接線錯誤；新電機在下線時，繞組連接錯誤；舊電機出頭判斷不對。

　　3.電機維修方法

　　（1）滾珠法。 如滾珠沿定子內圓周表面旋轉滾動，說明正確，否則繞組有接錯現象。

　　（2）指南針法。如果繞組沒有接錯，則在一相繞組中，指南針經過相鄰的極（相）組時，所指的極性應相反，在三相繞組中相鄰的不同相的極（相）組也相反；如極性方向不變時，說明有一極（相）組反接；若指向不定，則相組內有反接的線圈。

　　（3）萬用表電壓法。按接線圖，如果兩次測量電壓表均無指示，或一次有讀數、一次沒有讀數，說明繞組有接反處。

　　（4）常見的還有干電池法、毫安表剩磁法、電動機轉向法等。

　　4.處理方法

　　（1）一個線圈或線圈組接反，則空載電流有較大的不平衡，應進廠返修。

　　（2）引出線錯誤的應正確判斷首尾后重新連接。

　　（3）減壓啟動接錯的應對照接線圖或原理圖，認真校對重新接線。

　　（4）新電機下線或重接新繞組后接線錯誤的，應送廠返修。

　　（5）定子繞組一相接反時，接反的一相電流特別大，可根據這個特點查找故障并進行維修。

　　（6）把“Y”型接成“△”型或匝數不夠，則空載電流大，應及時更正。
